4.7. ノード管理

表 4.61 ノード管理画面一覧

名称

表示方法

概要

参照先

ノード一覧

ノード管理 ‣ ノード一覧 メニューを選択します。

当該プロジェクトに設定済みのノード一覧を表示します。

ノード一覧

ノード登録

ノード管理 ‣ ノード登録 メニューを選択します。

当該プロジェクトにノードを登録します。

ノード登録

ノード詳細

ノード一覧から該当ノードの 詳細 ボタンをクリックします。

当該プロジェクトに設定済みのノード詳細情報を表示します。

ノード詳細

ノード編集

ノード一覧から該当ノードの 修正 ボタンをクリックします。

当該プロジェクトに設定済みのノード情報を編集します。

ノード編集

4.7.1. ノード一覧

ノード一覧画面は、ノード管理 ‣ ノード一覧 メニューを選択して表示します。
ノード一覧画面は、検索フィルタと一覧画面で構成されます。
検索条件を組み合わせることにより、結果の絞り込みが可能です。
ノード一覧は、全てのログインユーザ権限で実施可能です。

4.7.1.1. 検索条件

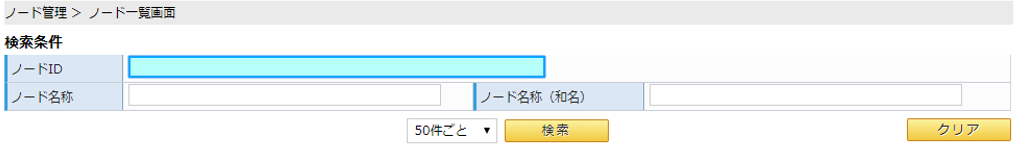

ノード一覧画面/検索条件イメージ

図 4.68 ノード一覧画面/検索条件イメージ

ノード一覧画面/検索条件の各項目について説明します。
表 4.62 ノード一覧画面/検索条件項目

項目

カテゴリ

概要

備考

ノードID

テキスト

ノードIDの値を検索条件として使用する場合に指定します。

32文字以内で入力します。

ノード名称

テキスト

ノード名称を検索条件として使用する場合に指定します。

32文字以内で入力します。

ノード名称 (和名)

テキスト

ノード名称(和名)を検索条件として使用する場合に指定します。

32文字以内で入力します。

検索件数

プルダウンリスト

検索結果として、検索条件に一致する情報を一覧表示する最大件数を指定します。
デフォルトは50件。50件、100件、300件が選択できます。

検索

ボタン

検索条件に一致するノード情報を一覧表示します。

クリア

ボタン

検索条件として入力した情報をクリアします。

4.7.1.2. ノード一覧

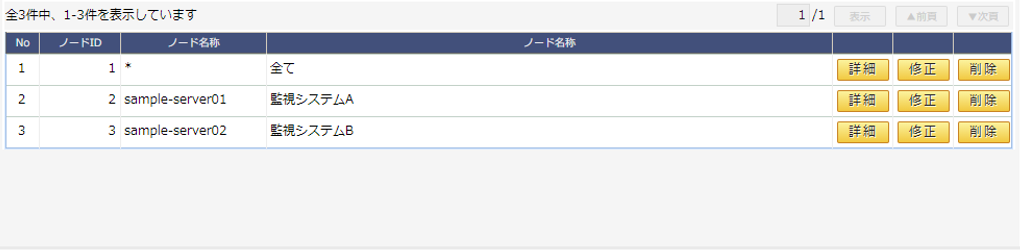

ノード一覧画面/ノード一覧イメージ

図 4.69 ノード一覧画面/ノード一覧イメージ

ノード一覧画面/ノード一覧の各項目について説明します。
表 4.63 ノード一覧画面/ノード一覧項目

項目

カテゴリ

概要

備考

No

テキスト

一覧表示上の連番です。

ノードID

テキスト

ノード登録時にシステムが自動採番した値を表示します。

ノード名称

テキスト

ノード登録・編集時、 ノード名称 で設定した値を表示します。

ノード名称

テキスト

ノード登録・編集時、 ノード名称 (和名) で設定した値を表示します。

詳細

ボタン

当該ノードの詳細情報を表示します。

ノード詳細 を参照。

修正

ボタン

当該ノード情報の編集を実施します。

参照者権限のユーザでログインしてる場合には、当該ボタンは表示されません。
ノード編集 を参照。

削除

ボタン

当該ノードの削除を実施します。

参照者権限のユーザでログインしてる場合には、当該ボタンは表示されません。
ノード削除 を参照。

4.7.2. ノード登録

ノード登録画面は、ノード管理 ‣ ノード登録 メニューを選択して表示します。
ノード登録は、参照者権限以外のログインユーザ権限で実施可能です。
ノード登録画面イメージ

図 4.70 ノード登録画面イメージ

ノード登録画面の各項目について説明します。
表 4.64 ノード登録画面項目

項目

カテゴリ

概要

必須

備考

ノード名称

テキスト

アラートメールの送信元である監視システム内のノード名(ホスト名等)を入力します。

ノード名称に任意の文字を入力したい場合は、 任意の文字表現利用する を選択し、文字数分だけ「*」(半角アスタリスク文字)を入力してください。
32文字以内で入力します。
半角英数字と「*_-」が使用できます。

任意の文字表現

ラジオボタン

以下の項目から選択します。
  • 利用しない

  • 利用する

デフォルトは、 利用しない です。

ノード名称 で任意の文字を入力する場合には、 利用する を選択してください。

ノード名称(和名)

テキスト

ノード名称 で指定したノードの和名、説明等を入力します。

32文字以内で入力します。

クリア

ボタン

初期状態の内容に戻します。

登録

ボタン

入力された内容で新規登録します。

4.7.3. ノード詳細

ノード詳細画面は、ノード管理 ‣ ノード一覧 メニューを選択して表示される一覧から、対象ノードの 詳細 ボタンをクリックして表示します。
ノード詳細は、全てのログインユーザ権限で実施可能です。
ノード詳細画面では、ログインユーザの権限に関わらず、全項目が参照のみとなります。
ノード詳細画面イメージ

図 4.71 ノード詳細画面イメージ

ノード詳細画面の各項目について説明します。
表 4.65 ノード詳細画面項目

項目

カテゴリ

概要

備考

前へ

ボタン

(一覧表示上の)一つ前の情報に対する詳細画面を表示します。

次へ

ボタン

(一覧表示上の)一つ後の情報に対する詳細画面を表示します。

ノードID

テキスト

ノード登録時にシステムが自動採番した値を表示します。

ノード名称

テキスト

設定されているノード名称を表示します。

任意の文字表現

ラジオボタン

任意の文字表現の選択状態を表示します。

ノード名称(和名)

テキスト

設定されているノードの和名を表示します。

戻る

ボタン

一覧画面に戻ります。

4.7.4. ノード編集

ノード編集画面は、ノード管理 ‣ ノード一覧 メニューを選択して表示される一覧から、対象ノードの 修正 ボタンをクリックして表示します。
ノード編集は、参照者権限以外のログインユーザ権限で実施可能です。
ノード編集画面イメージ

図 4.72 ノード編集画面イメージ

ノード編集画面の各項目について説明します。
表 4.66 ノード編集画面項目

項目

カテゴリ

概要

必須

備考

前へ

ボタン

(一覧表示上の)一つ前の情報に対する編集画面を表示します。

次へ

ボタン

(一覧表示上の)一つ後の情報に対する編集画面を表示します。

ノードID

テキスト

ノード登録時にシステムが自動採番した値を表示します。

ノード名称

テキスト

アラートメールの送信元である監視システム内のノード名(ホスト名等)を入力します。

ノード名称に任意の文字を入力したい場合は、 任意の文字表現利用する を選択し、文字数分だけ「*」(半角アスタリスク文字)を入力してください。
32文字以内で入力します。
半角英数字と「*_-」が使用できます。

任意の文字表現

ラジオボタン

以下の項目から選択します。
  • 利用しない

  • 利用する

デフォルトは、 利用しない です。

ノード名称 で任意の文字を入力する場合には、 利用する を選択してください。

ノード名称(和名)

テキスト

ノード名称 で指定したノードの和名、説明等を入力します。

256文字以内で入力します。

クリア

ボタン

変更前状態の内容に戻します。

更新

ボタン

入力された内容で更新します。

戻る

ボタン

一覧画面に戻ります。

更新前にクリックした場合、修正内容は破棄します。

4.7.5. ノード削除

ノード削除は画面を持ちません。
ノード管理 ‣ ノード一覧 メニューを選択して表示される一覧から、対象ノードの 削除 ボタンをクリックして実施します。
ノード削除は、参照者権限以外のログインユーザ権限で実施可能です。
ノード削除を実施する場合には、事前に以下に示す項目全てから当該ノードを外しておいてください。
  • パターン管理
    ノード にある設定済みノードリスト(右側のリストボックス)
    ノード に関しては、 パターン管理 を参照してください。
